ATEX

Tout exploitant souhaitant mesurer la température de substances explosives à l'aide de thermomètres à résistance Pt100 s'est déjà penché sur la question de la « protection contre les explosions » et a rencontré le terme ATEX.
ATEX est l'abréviation du terme français « atmosphères explosibles Atmosphères exlosibles.
ATEX repose principalement sur deux directives qui sont juridiquement contraignantes dans l'Union européenne.

• Directive ATEX 2014/34/EU
  Elle définit les obligations des fabricants de produits (par exemple, les thermomètres à résistance Pt100 avec transmetteurs) destinés à être utilisés dans des zones à risque d'explosion.
  Les fabricants doivent veiller à ce que leurs appareils présentent les caractéristiques nécessaires à la protection contre les explosions.
  Les appareils sont munis d'un marquage correspondant et une déclaration de conformité garantit à l'exploitant dans quels domaines (exploitation minière ou à ciel ouvert) et pour quels types de substances (gaz/vapeur/poussière) les appareils peuvent être utilisés.
  Il est également précisé quel est le niveau de sécurité (très élevé/élevé/accru) des appareils et quel est le degré d'explosivité maximal autorisé pour la substance à mesurer (groupe d'explosivité/température d'inflammation, définis par la température maximale à la surface des appareils). Pour plus de détails, voir le marquage des appareil
  Lien vers la directive européenne 2014/34/UE


• Directive ATEX 1999/92/EG
  Cette directive d'exploitation régit les obligations de l'exploitant de l'installation et vise à protéger les personnes qui travaillent dans une zone à risque d'explosion.
  L'exploitant doit réaliser une évaluation des risques de son installation, qui comprend notamment la délimitation des zones de protection contre les explosions et la détermination des données pertinentes relatives aux substances explosives utilisées.
  Objectifs principaux pour éviter une explosion :
  • Prévention/réduction d'une atmosphère explosive
    Par exemple : utiliser d'autres substances, aspiration, atmosphère protectrice
  • Prévention des sources d'inflammation
    Par exemple : appareils à température de surface réduite
  • En cas d'explosion. Réduire l'impact de l'explosion à un niveau aussi faible que possible.
  Lien vers la directive européenne 1999/92/EG



Points clés

• Fondement juridique
  Légalement contraignant dans l'UE par les directives : 2014/34/UE pour les appareils et 1999/92/CE pour la protection contre les explosions sur le lieu de travail.
• Champ d'application
  Obligatoire dans l'UE et l'EEE (Norvège, Islande, Liechtenstein).
  Non obligatoire en Suisse, mais souvent accepté dans la pratique.
  En Turquie, la norme ATEX est obligatoire, car la Turquie a transposé la directive européenne dans son droit national.
  Au Royaume-Uni (RU), l'ATEX n'est plus directement obligatoire depuis le Brexit. le a été remplacée par le certificat britannique UKCA, très similaire à l'ATEX.
  L'ATEX reste toutefois obligatoire dans d'autres pays en cas de livraison vers l'UE.
• Base normative
  Basé sur les normes européennes (par exemple : série EN 60079) harmonisées avec les normes CEI.
• Système de certification
  Les appareils doivent disposer d'un certificat d'examen CE de type (certificat ATEX) et d'une déclaration de conformité du fabricant.
  Le certificat d'examen de type est délivré une seule fois par un organisme notifié (Notified Body). Un organisme notifié est une organisation désignée et accréditée par l'UE, qui est habilitée à effectuer l'examen de type et à délivrer le certificat (par exemple TÜV, Dekra, Bureau Veritas).
  Exception : catégorie 3 (zone 2/22) : aucun certificat d'examen de type n'est requis ici. Sur la base de tests internes, le fabricant peut délivrer la déclaration de conformité sans examen de type.
  Le fabricant doit disposer d'un système de gestion de la qualité approprié (par exemple, conforme à la norme ISO 9001) qui vérifie que les appareils sont conformes aux spécifications certifiées et qu'il n'y a pas de divergences entre les appareils livrés et l'échantillon testé.

Quand l'explosion aura-t-elle lieu ?

Une explosion est une libération soudaine et violente d'énergie qui peut être provoquée par divers processus physiques ou chimiques.
Elle se produit lorsqu'une transformation rapide de matière ou d'énergie a lieu, entraînant une augmentation soudaine de la pression. Cela génère généralement des ondes de choc, de la chaleur et parfois de la lumière.
Les explosions chimiques résultent souvent d'une réaction rapide entre des substances inflammables et l'oxygène, comme dans le cas de la détonation d'explosifs ou de gaz inflammables.

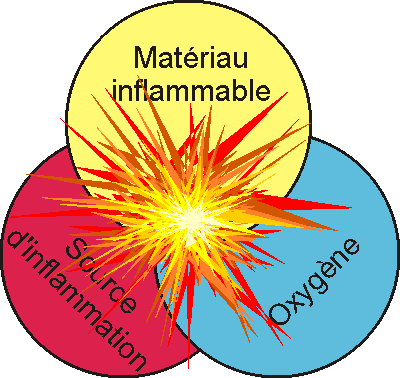

Une explosion se produit lorsque trois conditions sont réunies :

Zones antidéflagrantes selon ATEX

Les zones à risque d'explosion, également appelées zones de protection contre les explosions, apparaissent partout où des substances inflammables sous forme de gaz, de vapeurs, de brouillards ou de poussières peuvent être présentes dans des concentrations dangereuses. Elles jouent un rôle central dans le travail avec des substances inflammables.
Afin de minimiser les risques pour les personnes, les installations et l'environnement, les zones de protection contre les explosions sont classées en différentes catégories, chacune nécessitant des exigences de sécurité différentes. La classification est basée sur la probabilité et la durée d'apparition d'une atmosphère explosive dangereuse.
Cette classification systématique sert de base au choix de mesures de protection adaptées, telles que des appareils antidéflagrants et des procédures d’exploitation sécurisées, et garantit la sécurité opérationnelle dans les environnements potentiellement dangereux.

Marquage des appareils Pt100 - Thermomètres à résistance selon ATEX

Le marquage des appareils selon ATEX est une condition préalable essentielle pour l'utilisation en toute sécurité des thermomètres à résistance Pt100 dans les zones à risque d'explosion.
ATEX désigne les directives européennes qui réglementent les exigences relatives aux appareils et aux systèmes de protection destinés à être utilisés dans des environnements présentant un risque d'explosion.
Le marquage fournit des informations importantes sur l'adéquation d'un appareil à certaines zones et substances, ainsi que sur les mesures de protection offertes par l'appareil. Le marquage doit être apposé de manière permanente sur l'appareil.
Les fabricants, les exploitants et le personnel de maintenance doivent comprendre le marquage afin de garantir la sélection, l'installation et la maintenance correctes des thermomètres à résistance Pt100.
Les thermomètres à résistance Pt100 sans marquage correct ne doivent pas être utilisés dans des zones présentant un risque d'explosion, car ils peuvent représenter un risque considérable pour la sécurité.
Outre le marquage, des contrôles et des entretiens réguliers sont également prescrits afin de garantir la sécurité à long terme.
Éléments principaux du marquage des appareils :

• Caractéristique de l'appareil
  Le marquage indique les domaines dans lesquels les thermomètres à résistance Pt100 peuvent être utilisés (groupe d'appareils, catégorie d'appareils) et comment la protection contre les explosions a été mise en œuvre au niveau de la conception (type de protection contre les explosions).
  La température maximale à la surface de l'appareil est également définie (classe de température).
• Propriété du produit explosif
  Le marquage détermine le degré de dangerosité maximal autorisé pour le produit à mesurer (groupe d'explosivité). L'exploitant de l'installation doit s'assurer que la température d'inflammation du produit n'est pas inférieure à la température maximale de surface de l'appareil (classe de température).
  Vous trouverez le groupe d'explosion et la classe de température pour de nombreux produits à l'adresse suivante :

  • Gaz: https://gestis.dguv.de

  • Poussières : https://www.dguv.de/ifa/gestis/gestis-staub-ex/index.jsp

Exemple de marquage des appareils électriques selon ATEX :
(La couleur de fond sert uniquement à faciliter la compréhension de l'explication ci-dessous.)
