Termómetro de resistencia Pt100: estructura, funcionamiento y aplicaciones
Un Pt100 es un termómetro de resistencia de platino utilizado para medir la temperatura.
A 0 °C, el elemento de medición de platino tiene una resistencia nominal de 100 Ω. A medida que aumenta
la temperatura, varía la resistencia eléctrica del elemento de medición. A partir de la resistencia
medida se puede determinar la temperatura.
En esta página se explican la estructura, el funcionamiento, la curva característica, los valores de
resistencia, la precisión, los tipos de conexión y los errores de medición típicos de los termómetros de
resistencia Pt100. Además, se incluyen una calculadora Pt100 y tablas de resistencias.
¿Qué significa Pt100?
- Pt = símbolo químico del platino
- 100 = resistencia eléctrica en ohmios a 0 °C
¿Cómo funciona un Pt100?
El sensor integrado en una carcasa protectora se denomina a menudo termómetro de resistencia
(RTD = Resistance Temperature Detector).
El rango de medición de temperatura definido es de -200 a +850 °C. A menudo se limita en función
del tipo de construcción.
Cuando el sensor Pt100 se ve sometido a un cambio de temperatura, la resistencia eléctrica del elemento
resistivo de platino cambia en función del cambio de temperatura.
A medida que aumenta la temperatura, aumenta la resistencia del elemento de platino.
La curva característica de resistencia del Pt100 es aproximadamente lineal en amplios rangos de temperatura.
Para realizar un cálculo preciso, se utilizan las ecuaciones normalizadas de la curva característica según la
norma DIN EN 60751.
Esta propiedad hace que el Pt100 sea especialmente adecuado para mediciones de temperatura
precisas y reproducibles.
La precisión de medición que se puede alcanzar depende, entre otras cosas, de la clase de precisión del Pt100.
La resistencia Pt100 se alimenta con una corriente constante y el valor de la caída de
tensión generado por el cambio de resistencia se convierte en una temperatura.
Suelen utilizarse en instalaciones industriales y de laboratorio para medir la temperatura
en procesos y experimentos. También hay termómetros de resistencia Pt100 especiales que se
han desarrollado para medir la temperatura en la tecnología aeroespacial o médica.
La ventaja de utilizar un termómetro de resistencia es que no tiene piezas móviles y, por
lo tanto, es muy fiable. Sin embargo, es importante que los termómetros de resistencia se
utilicen correctamente y se calibren con regularidad. Sólo así se puede garantizar la
alta precisión de la medición.
Pt100 - curva característica y valores de resistencia
La curva característica de un Pt100 describe la relación entre la temperatura y la resistencia eléctrica.Está normalizada internacionalmente y permite un cálculo exacto de la temperatura DIN EN IEC 60751
.
Valores de ejemplo:
Calculadora Pt100
Puedes calcular la resistencia de la Pt100 a diferentes temperaturas utilizando la siguiente calculadora.Introduzca un valor de temperatura en °C y pulse el botón «calcular».
La resistencia calculada para el sensor de resistencia Pt100 se muestra entonces en ohmios en la ventana de la derecha.
Pt100 – Resistencia - Generador de tablas
Si desea crear su propia tabla de valores de resistencia a diferentes temperaturas,visite nuestra página: Crear tabla de resistencia

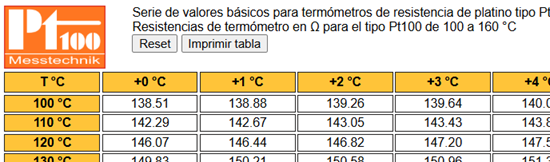

Descargar tablas de la resistencia Pt100 a diferentes temperaturas
Descargar tabla de resistencias °C en resistencias Pt100Descargar tabla de resistencias °F en resistencias Pt100Ventajas:
- Valores lineales de resistencia y, por tanto, evaluación sencilla
- Alta precisión y repetibilidad
- Estabilidad a largo plazo
- Intercambiabilidad gracias a la curva característica de resistencia normalizada
Pt100 en comparación con Pt1000
Además de los termómetros de resistencia (RTD) Pt100, cada vez se utilizan más sensores Pt1000.BAmbos se basan en el platino como elemento de medición, pero difieren en su resistencia a 0 °C y, por lo tanto, en propiedades importantes para diferentes aplicaciones.
Diferencia entre Pt100 y Pt1000
- Pt100: resistencia de 100 Ω a 0 °C
- Pt1000: resistencia de 1000 Ω a 0 °C
Ventajas del Pt1000 frente al Pt100
- Menor influencia de los cables
En el caso del Pt100, los cables de conexión largos pueden falsear considerablemente el valor medido, ya que incluso las resistencias más pequeñas tienen una influencia notable. En el caso del Pt1000, la misma resistencia del cable tiene mucha menos importancia en proporción. - Mayor precisión de medición en la práctica
Gracias a su menor sensibilidad a las resistencias de los cables, el Pt1000 ofrece resultados de medición más fiables, especialmente en circuitos de 2 hilos. - Ventaja económica
En muchas aplicaciones, el Pt1000 permite evitar los costosos circuitos de 3 o 4 hilos. Esto supone un ahorro en materiales y costes de instalación.
¿Cuándo es más adecuado un Pt100 y cuándo un Pt1000?
La elección entre un Pt100 y un Pt1000 depende, entre otras cosas, del circuito de medición, la longitud del cable,
el transductor y los requisitos de precisión e instalación.
En el caso de cables de conexión más largos, la mayor resistencia nominal del Pt1000 puede reducir la influencia relativa de la
resistencia del cable.
Todos los artículos técnicos publicados en pt100.de con mención del nombre han sido redactados personalmente por Harald Peters o revisados por él desde el punto de vista técnico.
Autor de este artículo:
Harald Peters – Autor especializado en tecnología de medición de temperatura.
